机器人与智能制造项目推介整理——28、一种用于LED 贴装的模组式高速贴装头

申请号:

CN201210109476.X

申请日:

2012.04.13

应用领域:

电子装联的贴片机领域

项目简介:

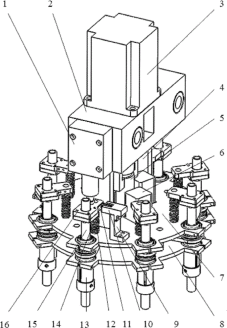

本发明涉及电子装联的贴片机领域，具体涉及一 种用于贴片机的经济型高速贴装头技术。目的是提供 一种结构布局合理、传动简捷、总体体积小、重量轻， 且同时兼有高速与成本低的特点的贴装头。一种用于LED 贴装的模组式高速贴装头，包括转盘旋转机构、吸嘴升降机构、吸嘴旋转机构、电气保护及接口转换 装置和吸嘴，所述的转盘旋转机构包括贴装头固定座、用于提供驱动力安装在贴装头固定座上的直流伺服 电机、保持联动的第一转盘、第二转盘、将第一转盘 与直流司服电机的输出端连接的转盘连接架和转盘 轴。

技术优势:

该模组式贴装头集成了 8 个贴装吸嘴，来回一次贴装的过程中可以完成 8 个元器件的贴装，大大提高了贴装速度；该模组式贴装头在集成 8 个贴装吸嘴的同时，只采用了一个直流伺服电机、四个步进电机、一个直线电机，大大降低了高速贴装头的成本；本发明装置结构简单，布局合理，圆盘式的吸嘴布置可以最大限度的减小贴装头的体积及重量，电气组合滑环可以有效防止电、气路的缠绕。
